【Typst】レポート講習会

はじめに

対象者(論理和)

  • レポートを書くのにWordを使っている
  • Latexを用いているがTypstに興味がある
  • レポートの書き方がわからない

やること(今回のゴール)

  • Typstの概要を知る
  • Typstの環境を整える
  • Typstでレポートの本文をかけるようになる
  • 図や表を挿入できるようになる
  • 引用とラベルの使い方を知る
  • 表紙をつける方法を知る

一通りTypstを用いてレポートを完成させることができるようになることが今回のゴールです!

Typstとは

  • いわゆる組版エンジン
  • 組版エンジン：書籍や雑誌のレイアウトを文字、画像、表含めて構築するソフトウェア。Word,Canva,Adobe inDesign, Texとか

なぜTypstを用いるのか

  • Wordは構造を意識して書くのが難しい
    • 章を書くときにただ文字サイズを変えて太字にしてない？
    • 図,表に番号をそのまま書いてない？途中で図を挿入し直したときに番号を振り直してない？
  • Tex(LaTex)は環境構築に時間がかかり、コンパイルが遅い
    • Tex Liveで一通りインストールするのに数時間かかる(OverleafとかCloudLaTexあるけど…)
    • コンパイルエラーが非常にわかりにくい

余談(読まなくていいです)

基本的にTypstとかTexは決められたレイアウト通りに書く用途に向いています。 逆に自由に配置する用途には向かないです。 でもレポートに自由度なんて基本的に必要ないのでこういったツールが便利という話になります。

<前略>「パワポ不況 - 麻布論壇」という意見もありますから, 道具が押し付けてくる「流儀」に合わせなきゃなんない理由もありません. でも, 書きたいところに自由にものを配置することは, LaTeX をやったときに説明したと思うけど (覚えてないだろうなー), 実際にはとっても手間がかかる作業です. ワープロや LaTeX なんかは, そういう手間を減らして仕事の能率を上げようっていう道具ですよね (OA - オフィスオートメーションって言うくらいだし). そういうものに乗っからずに自分の思うとおりのことを自由に表現したいってのが <後略>

https://marina.sys.wakayama-u.ac.jp/~tokoi/?date=20091231

そもそもレポートの構造とは

1年生はレポートの書き方の手引き(〜レポートの書き方:プログラミング I 演習を例にして〜)がなされると思いますが、一応ざっくりとここでもおさらいだけしましょう

  • はじめに： レポートの目的。例えば「このレポートでは、〇〇の実験を行い、△△の結果が得られたことを示すことを目的とする」といった感じで書くのが一般的
  • 実験1
    • 概要：どのようなプログラムを書き検証したのか
    • 設計：アルゴリズムの説明など
    • 結果：プログラムの実行結果。入出力の例などもここに書くと良い
    • 考察：実験結果からわかること、わからないこと
  • 実験2
    • 同上
  • おわりに：レポートのまとめ。はじめにの焼きまし
  • 参考引用文献：引用した文献を記載する。TypstではBibTeX形式のファイルを用意して、そこに引用情報を記述する方法が一般的

まぁ、この構成はあくまで一例であって、実験の内容や目的によってはもっと柔軟に構成しても良いと思います。

大事なのは構成をきれいにまとめること。そうでないと認知負荷が高くなってしまい、レポートを読む人が内容を理解しづらくなってしまいます。

Wordは構造的にレポートを書くのに向いているとは言えません。例えば章を書くときに、ただ文字サイズを変えて太字にしているだけだと、構造がわかりづらくなってしまうし、図や表に番号をそのまま書いていると、途中で図を挿入し直したときに番号を振り直す必要が出てきてしまいます。

Typstを用いると、構造を自然に意識して書くことができるようになり、図や表の番号も自動的に振られるようになるので、レポートを書く上での認知負荷を減らすことができます。

環境を構築しよう

VSCodeを入れる

次のURLかインストーラをダウンロード。 Windows環境ならUser Installer x86を入れとけば大体大丈夫。

https://code.visualstudio.com/Download#

インストーラを起動したらインストールウィザードの案内どおりに入れる。「VSCodeで開く」を追加するオプションは入れておいたほうが良いです。

VSCodeにTinymist Typst拡張をいれる

[左側のバー]-> [拡張機能] -> [検索バー]

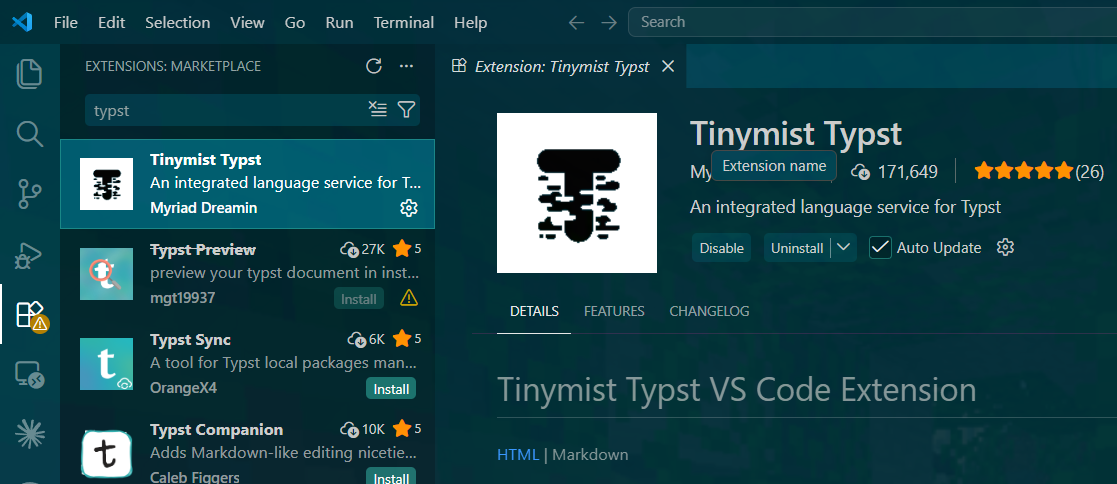

typstと検索してTinymist Typst拡張機能をインストールする

Tinymist Typst Install

Gitをインストール

WindowsならWin+Rで「powershell」と打ち込みPowerShellを起動して

Terminal window
 winget install --id Git.Git -e --source winget

Macならターミナルから

Terminal window
brew install git

Linux(Debian/Ubuntu)ならターミナルから

Terminal window
sudo apt-get install git-all

NixOSなら一時的に使う分には

Terminal window
nix-shell -p git

テンプレートをクローンする

今回はレポートのテンプレートを用意したりしているので、このリポジトリをクローンします。

Terminal window
git clone https://github.com/tuatmcc/TypstLectureRepo

コンパイルしてみる

report.typを開いて下さい。

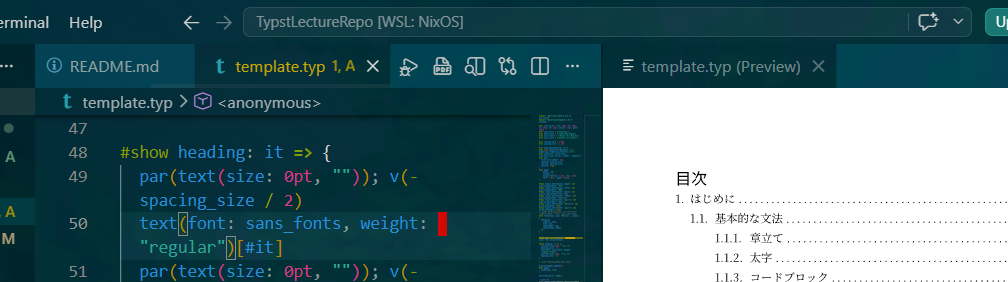

タブバーあたりにPreview, PDFのアイコンがあります。 Previewをクリックすると右側にプレビューが表示されます。 PDFをクリックすると同階層にPDFが生成されます。

Preview, PDFアイコン

基本的な文法

ここではレポートを書く上で最低限必要な文法を見ていきます。 ここから実際に自分自身で実際にreport.typへ記述してどのように表示されるかを実際に確認していきましょう！

章立て

「=」で章立できます。 深さは「=」の数で表されます。

= header 1
== header 2
=== header 3
...

太字

太字にしたい文字を*このように*囲む

数式

インライン数式は$で囲みます。

例えば次のように書くと、インライン数式が表示されます。

文字が連続する場合はスペースを入れる必要があることに注意してください。

この数式は $E=m c^2$ として表される。

ディスプレイ数式は改行した$で囲みます。

$
 sum_(i=1)^n i = (n(n + 1)) / 2
$

入力の仕方がわからない記号などは公式のNamed general symbols. を参照してみてください。

コードブロック

#figure(
  caption: "コードブロックの例",
  supplement: "コード",
  kind: "コード",
  sourcecode()[
```c
#include <stdio.h>
int main() {
    printf("Hello, World!");
    return 0;
}
```
]
)

図

#figure(
  caption: "Typstのロゴ",
  supplement: "図",
  kind: "image",
  image("dummy.png")
)

表

#figure(
  caption: "表の例",
  supplement: "表",
  kind: "table",
  table(
    columns: 3,
    stroke: none,
    table.hline(),
    table.header([列1], [列2], [列3]),
    table.hline(),
    [1,1], [1,2], [1,3],
    [2,1], [2,2], [2,3],
    table.hline()
  )
)

引用とラベルのすゝめ

先ほどコードブロックや図、表を挿入する方法を学習しました。これらの要素を文章中で参照する。つまり

「図1のように…」「表2のように…」「コードブロック3のように…」

といったことをスマートに行う方法です。

図と表にラベルを追加する

先ほど作成した図や表にラベルを追加してみましょう。 #figureの後ろに<fig:example>のようにラベルを追加することができます。 図であれば<fig:example>、表であれば<tab:example>、コードブロックであれば<code:example>のようにすると区別がついで便利です。

#figure(
  caption: "Typstのロゴ",
  supplement: "図",
  kind: "image",
  image("dummy.png")
)<fig:example>

引用してみる

文章中で先ほど追加したラベルを引用してみましょう。 例えば<fig:example>というラベルを追加した図を引用する場合は次のようにします。

詳しくは @fig:example を参照。

このようにすることで、図1のように…といった感じで自動的に番号が振られて参照されます。 この方法の利点は、途中で図を追加したり削除したりしても、番号が自動的に振り直されることです。

文献の引用

この引用の方法は#figureだけでなく、文献の引用にも使うことができます。

基本的にTypstで文献を引用する場合は、BibTeX形式のファイルを用意します。 yaml形式で書く方法も紹介されていますが、なぜか日付がうまく表示されなかったりするので、BibTex形式をおすすめします。

ワークスペースのルートにref.bibというファイルを作成して引用文献の情報を記述していきます。 これは自分で書いても良いのですが、Google Scholarなりで論文だったりを見るとBibTeX形式で引用情報を出力する機能があるので、そちらを利用するのが楽です。

ここでは例としてパーリンノイズの論文 Improving noiseを引用してみましょう。

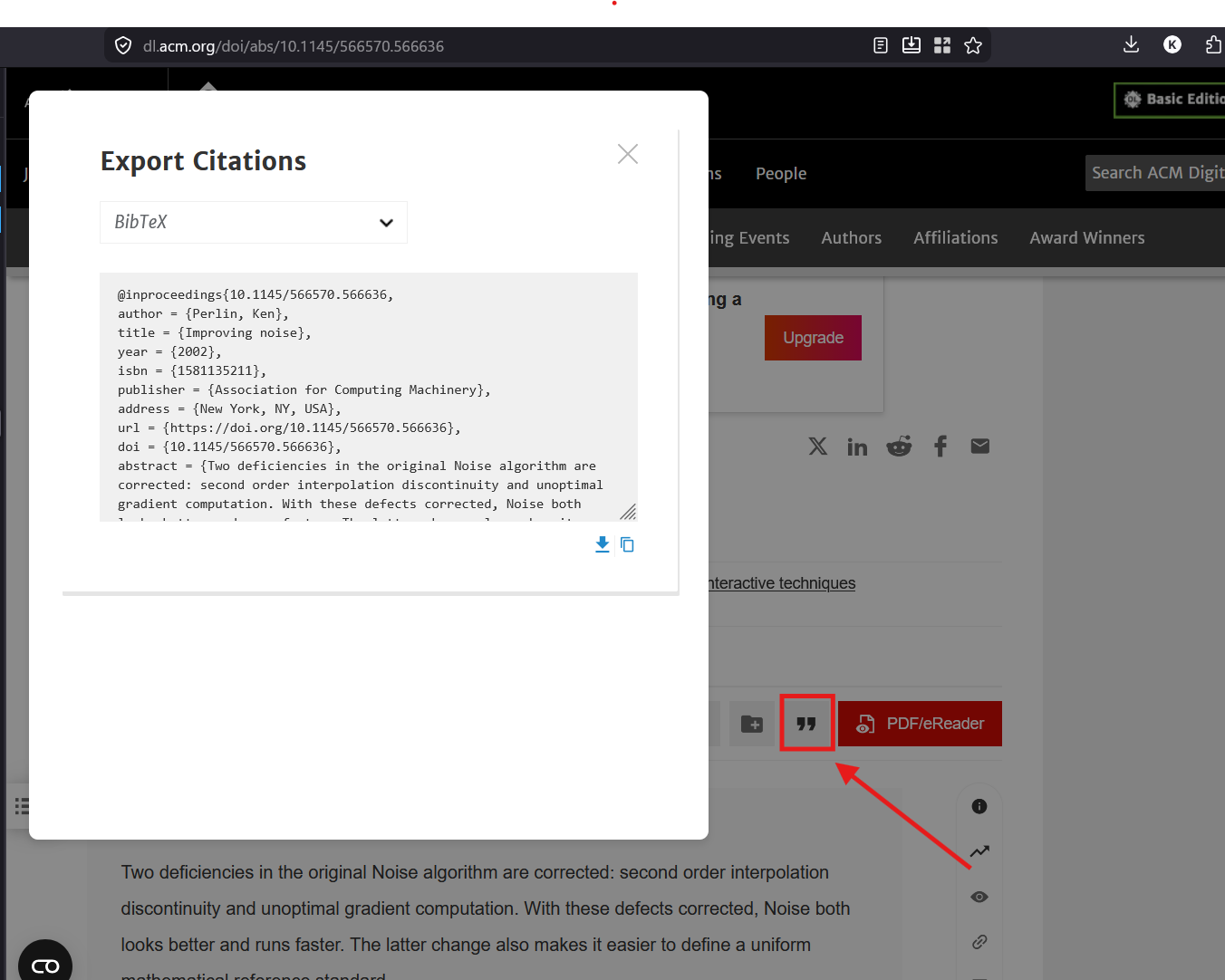

URLからExport Citationをクリックして、BibTeXを選択します。 (この辺はサイトによって違うかもしれませんが、基本的にはBibTeX形式で引用情報を出力する機能があるはずです。)

Export Bib すると次のようなBibTeX形式の引用情報が得られます。

@inproceedings{10.1145/566570.566636,
author = {Perlin, Ken},
title = {Improving noise},
year = {2002},
isbn = {1581135211},
publisher = {Association for Computing Machinery},
address = {New York, NY, USA},
url = {https://doi.org/10.1145/566570.566636},
doi = {10.1145/566570.566636},
abstract = {Two deficiencies in the original Noise algorithm are corrected: second order interpolation discontinuity and unoptimal gradient computation. With these defects corrected, Noise both looks better and runs faster. The latter change also makes it easier to define a uniform mathematical reference standard.},
booktitle = {Proceedings of the 29th Annual Conference on Computer Graphics and Interactive Techniques},
pages = {681–682},
numpages = {2},
keywords = {procedural texture},
location = {San Antonio, Texas},
series = {SIGGRAPH '02}
}

この情報をref.bibに記述します。 複数の文献を引用する場合は、追記していけば大丈夫です。

引用したい文献にBibTexの引用情報がない場合は、著者、タイトル、出版年、出版社などの情報をもとにLLMにBibTex形式で引用情報を生成してもらうのも良いかもしれません(ただし、LLMが生成した引用情報は正確でない可能性があるので、必ず内容を確認するようにしてください)。

今回のケースでは引用キーが10.1145/566570.566636になっていますが、これでもどうにかなるといえばなりますが、@での引用ができなくなるので、引用キーをperlinnoiseというようにわかりやすいものに変更しておくと便利です。

次のこの文献を引用していきましょう。typstファイルの末尾に次のように記述します。

#bibliography(title: "参考引用文献", "ref.bib", full: true)

これで参考引用文献のセクションができて、先ほどref.bibに記述した文献が表示されるようになります。

レポート中でこの文献を引用する場合は、次のようにします。

詳しくは @perlinnoise を参照。

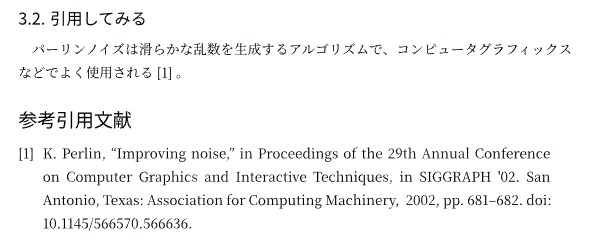

最終的には次のような感じで表示されるようになります。 引用の例

表紙をつける

Typstでは表紙を簡単に作成することができる——のですが、 プログラミング演習のレポートでは表紙の形式がWordで配布されています。 この形式に合わせてTypstで表紙を作成するのは結構大変なので、今回は表紙はWordで作成してもらって、これをPDFに変換してから結合する方法を紹介します。

PDFの結合には色々な方法がありますが、今回はpdfuniteというコマンドを用いて結合してみましょう。 pdfuniteはLinuxやWSL環境であれば次のコマンドでインストールできます。

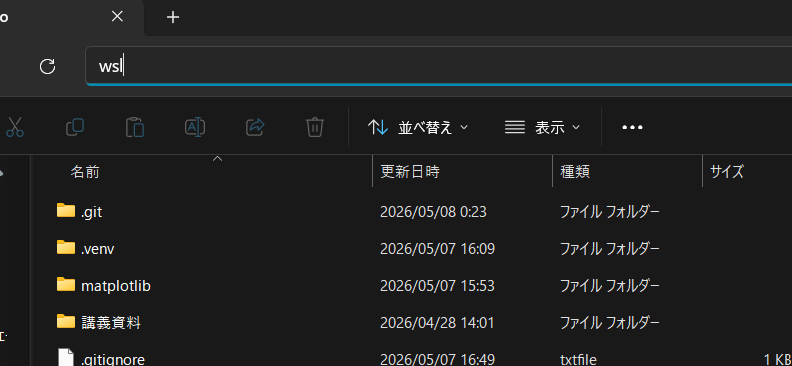

Windows環境で作業している場合、今作業しているフォルダをエクスプローラで開いて、アドレスバーにwslと入力してみてください。 WSL環境のターミナルが、現在のフォルダで開かれます。

WSLで開く

Terminal window
sudo apt-get install poppler-utils

これでpdfuniteコマンドが使えるようになります。 次のコマンドで表紙とレポートを結合してみましょう

Terminal window

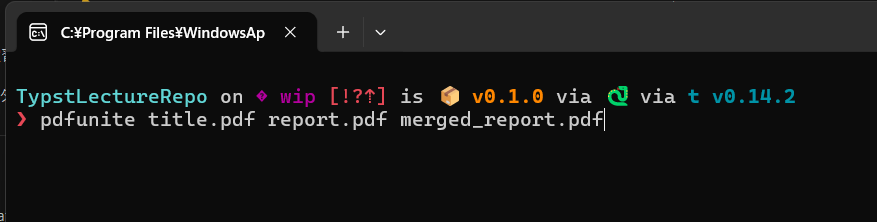

pdfunite title.pdf report.pdf merged_report.pdf

結合 ↑私の環境は多少カスタマイズされているので、見た目は違ってよいです。

macOSをお使いの方はどうやらFinder上で簡単に結合できるそうです。 windowsをお使いの方でWSL環境を使いたくない方は、CubePDFというソフトを用いるなりすると良いかもしれません。

APPENDIX

ここから先は蛇足的なな内容になります。Typstを用いてレポートを書く上で必須な内容ではないので、興味がある人だけ読んでみてください。(と言いつつMatplotlib, Git/GitHubの内容は頭に入れておいたほうが良いかも)

Matplotlibでグラフを作成する

レポートを作成する上で、グラフを作成する必要がある場合も多いと思います。 Excelを用いても良いのですが、あまり綺麗なグラフができなかったり、細かい調整が難しかったりします。 PythonのMatplotlibを用いると、綺麗なグラフを作成することができます。

Astral UVのインストール

Pythonのパッケージマネージャであるuvを用いてmatplotlibをインストールします。 今回は今レポートを書いている環境にインストールして行きますが、プログラミング演習などWSL環境でプログラムを書いている人はそちらでインストールしたほうが良いかも？ Windows環境

Terminal window
powershell -ExecutionPolicy ByPass -c "irm https://astral.sh/uv/install.ps1 | iex"

macOS/Linux(WSL)環境

Terminal window
curl -LsSf https://astral.sh/uv/install.sh | sh

VSCodeにJupyter拡張機能を入れる

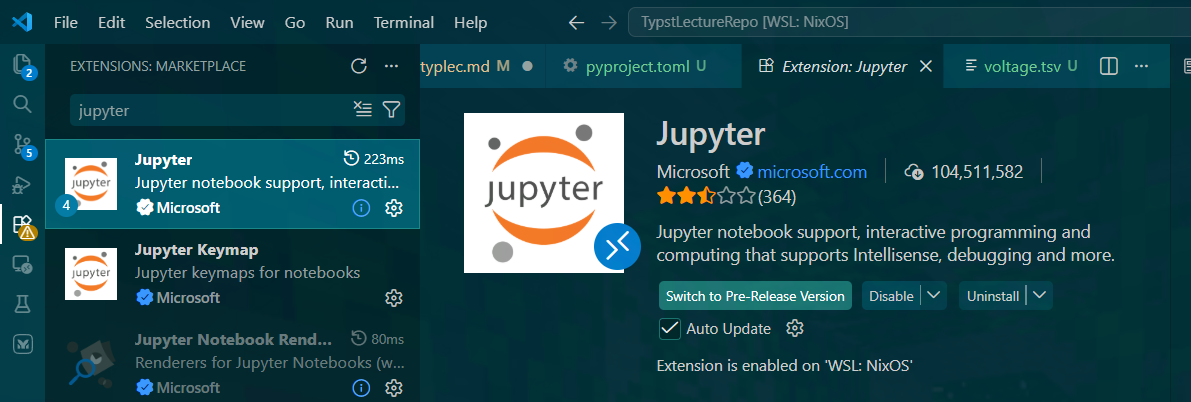

VSCodeの拡張機能からJupyterを検索してインストールします。

Jupyter Extension

Matplotlibをインストールする

自分で環境構築する場合は

Terminal window
#あくまで参考
uv init
uv add matplotlib
uv add ipykernel
uv add matplotlib-fontja

のようにして環境を構築します。 今回はすでにpyproject.tomlが用意されているので、次のコマンドで環境に入ることができます。

Terminal window
uv sync

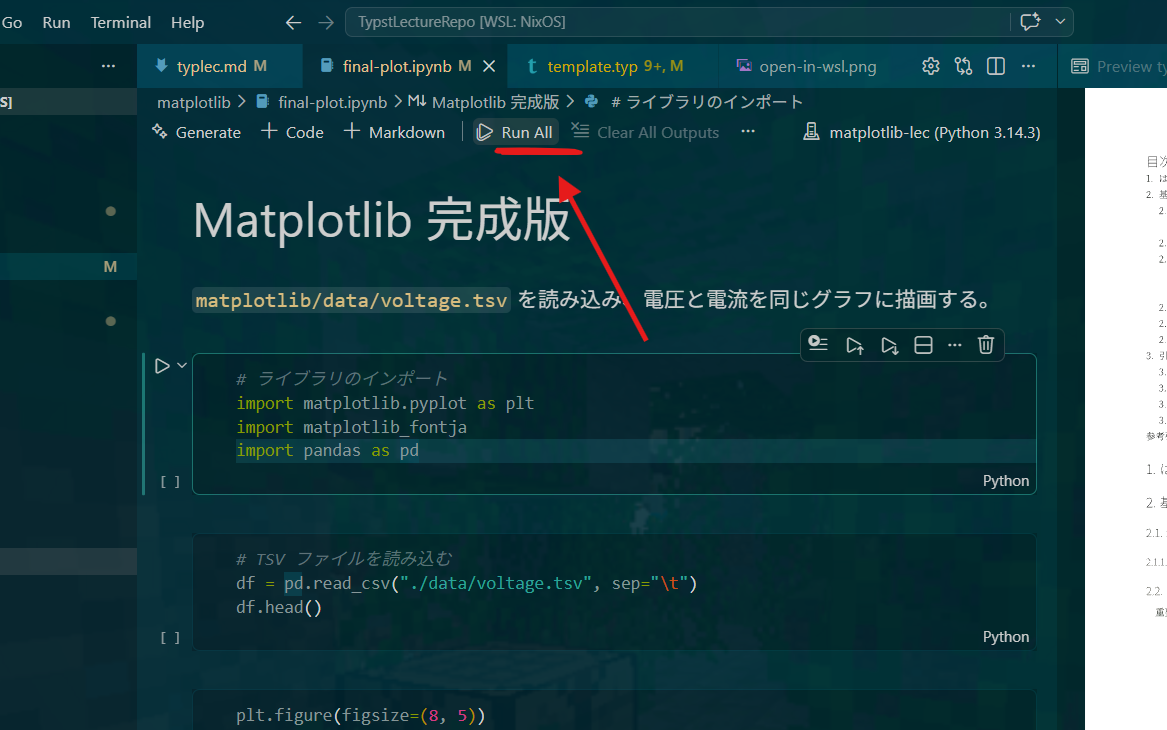

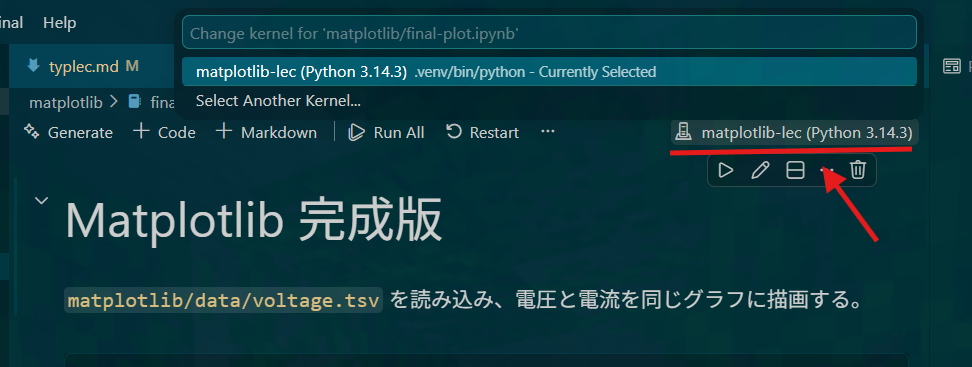

これで環境の構築が完了しました。 matplotlib/final-plot.ipynbを開き、コードを実行してみましょう。 まず、カーネルを選択します。Python Environmentのところをクリックして、matplotlib-lecを選択してください。

select kernel

jupyter run all

これでグラフが生成されるはずです。

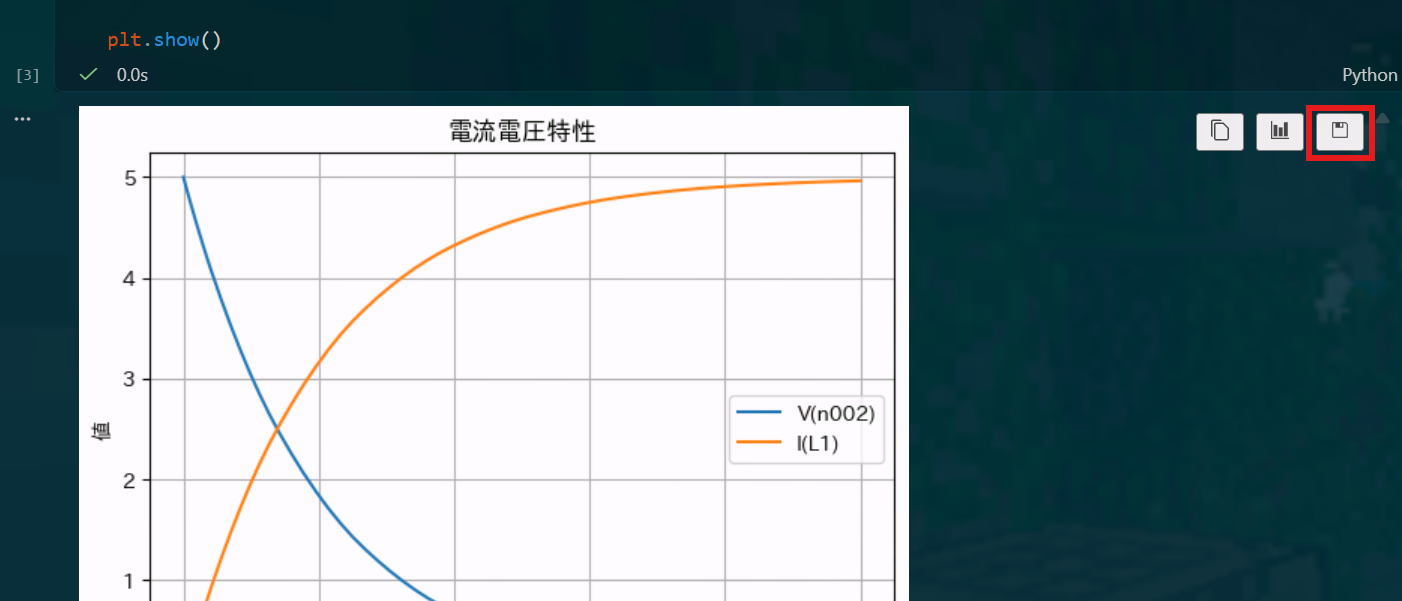

生成された画像は save image にある保存のSave asボタンをクリックして任意の場所に保存できます。 あとは図の挿入のところで説明した方法でTypstのレポートに挿入してみましょう！

Git/GitHubでレポートを管理する

レポートの管理にGit/GitHubを用いると、バージョン管理ができたり、複数人での共同編集がしやすくなったりします。

参考までに、次のようにレポートの構成を管理すると便利かも。 基本的にレポートは実験をしているフォルダに簡単にアクセスできるようにしておくとあとが楽かも

Terminal window
git init
git add .
git commit -m "どのような変更を加えたのかの説明/適当なコメント"
git push

この辺のコマンドが使えれば大体のことはできると思います。 時間に余裕があって希望者がいればGitHubアカウントを作成して、リポジトリを作成して、コミット・プッシュでコードを管理するところも説明できるかも？

Git/GitHubについては先輩が残した素晴らしい資料もあるので、気になる方はそちらも参照してみてください。 わからなかったらLLMに聞いてみよう

TUAT/
├── ex2a
│   ├── 01
│   │   ├── source: 作成したコード
│   │   ├── materials: 配布された資料
│   │   ├── report
│   │   │   ├── report.typ: レポートのTypstファイル
│   │   │   ├── imgs: レポートに使用する画像
│   │   │   │   ├── fig_max_open_list_size.png
│   │   │   │   └── fig_next_calls.png
│   │   │   └── ref.bib
│   │   └── results: コードの実行結果
│   │       ├── inputs: 入力データ
│   │       ├── outputs: 出力データ
│   │       └── summary: 要約
│   ├── pyproject.toml
└── ex1a
    └── ...

筆者は最近はこのような構成でレポートを管理しています。 この辺は好みもあると思うので、自分に合った管理方法を見つけてみてください。

NixOS/NixOS-WSLでレポート環境を構築する

基本的にプログラムを書くのはWSL環境なのでレポートもWSL環境で書くのが楽なのですが(macOSは知りません)、フォントをインストールしたりするのが面倒だったりします。

経験上WSL環境というのは比較的簡単に破壊されるので、そのへん楽にしていきたいということで、

宣言的に環境を構築できるNixOS/NixOS-WSLでレポート環境を構築する方法も紹介します。 これは筆者も使っているオススメの方法です。

でもここで懇切丁寧に説明するには余白が足りないのでとりあえず私のdotfilesのリンクだけ貼っておきます。

気になる方はこれをAIに説明させるなり、部室なりにきて質問するなりしてみてください。

https://github.com/ru322/dotfiles

コーディングエージェントでレポートを…

大人の事情により割愛
